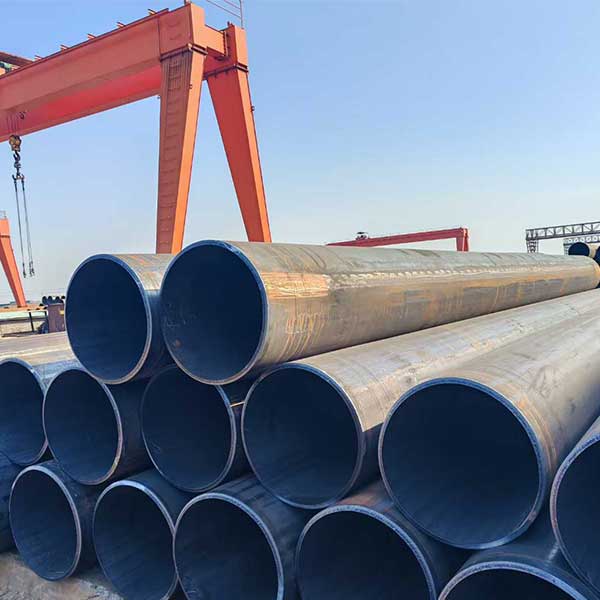

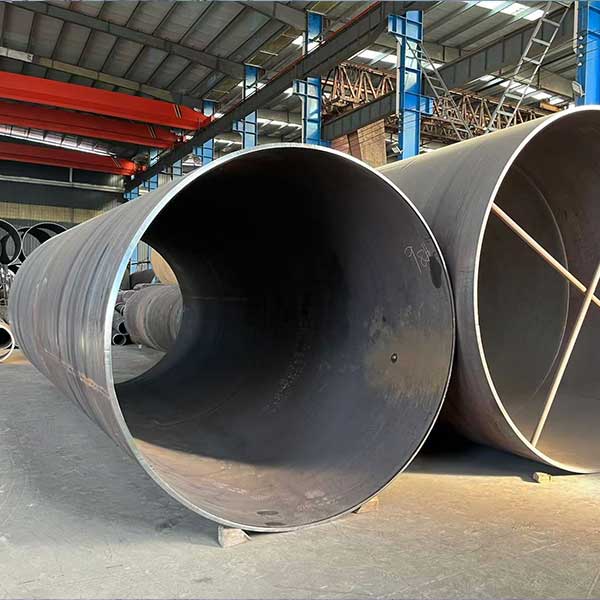

Tubería de acero al carbono LSAW

Tipo de tubería: Tubería de acero LSAW, Tubería de soldadura por arco sumergido longitudinalmente, Tubería de acero DSAW, Tubería de acero soldada

Especificación: Outside Diameter:355.6mm-2320mm

Wall Thickness:5.0mm-60mm

LENGTH:5.8m/6m/11.8m/12m/18m/32m

MOQ: 1 TON

Estándar & Grado: ASTM A53: Gr.A, Gr.B;API 5L:Gr.A,Gr.B,X42,X46, X52,X56,X60,X65 PSL1 and PSL2; ASTM A572 Gr.50;ASTM A252 ; API 5CT, ASTM 53, EN10217, DIN 2458. IS 3589, GB/T3091, GB/T9711,etc

End: Extremos cuadrados/extremos lisos (corte recto, corte con sierra, corte con soplete), extremos biselados/roscados

Grado de acero: API 5L: GR B, X42, X46, X56, X60, X65, X70 ASTM A53: GR A, GR B, GR C

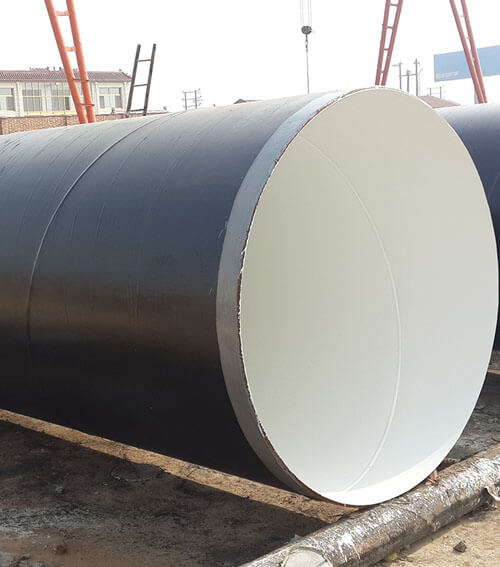

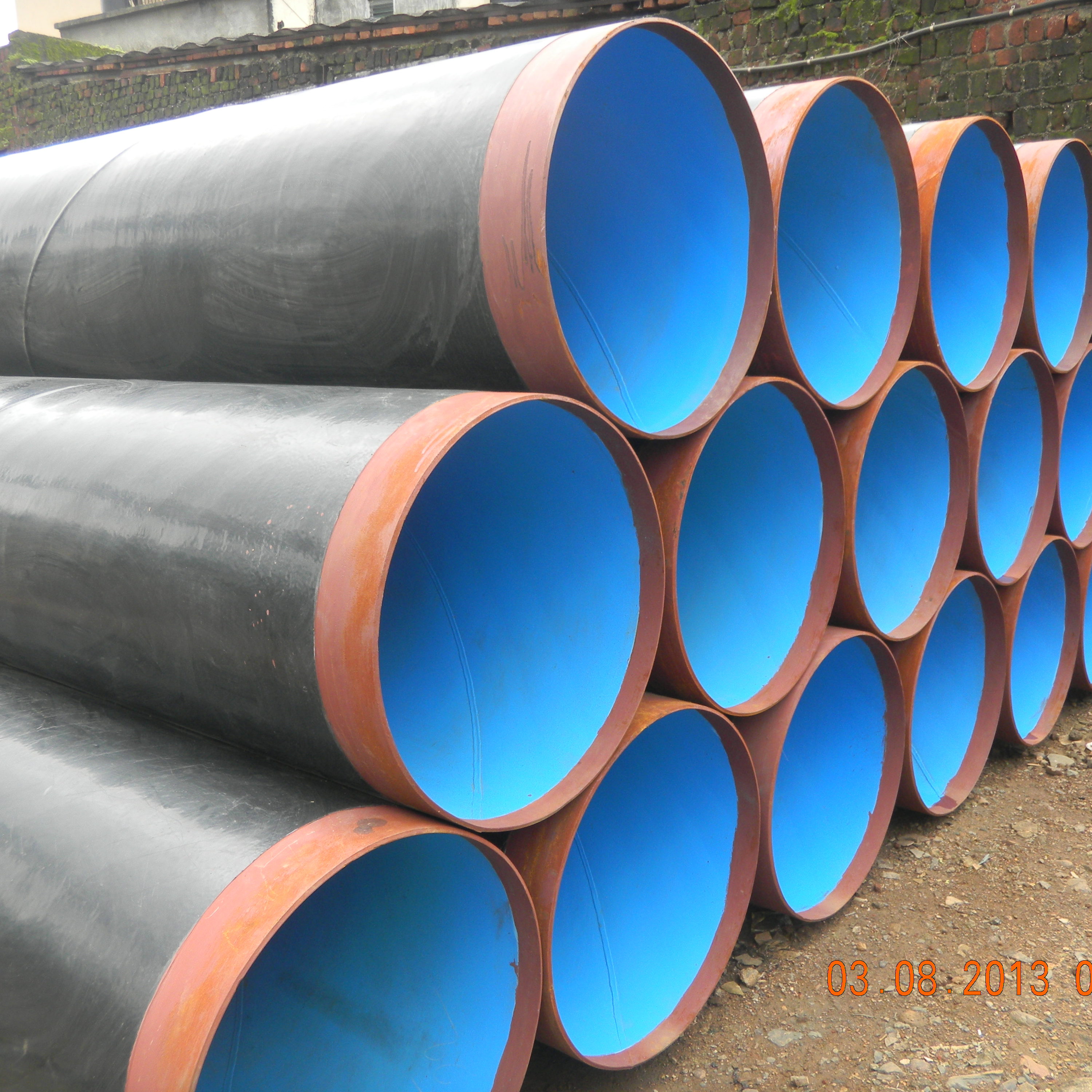

Superficie: pintura negra/pintura al óleo/aceite antioxidante/revestimiento anticorrosivo

Process: LSAW – UO(UOE)、RB(RBE)、JCO(JCOE,COE) DSAW -Double Submerged arc welded

Uso: se utiliza para el suministro de líquidos a baja presión, como agua, gas y aceite.

Enviar correo electrónico Consulta

Introducción Especificación Proceso de producción Imágenes de embalaje Consulta

Introducción

Especificaciones:

Diámetro exterior 508 mm- 1118 mm (20"- 44")

Grosor de la pared: 6,0-25,4 mm 1/4"-1"

Estándares de calidad: API, DNV, ISO, DEP, EN, ASTM, DIN, BS, JIS, GB, CSA

Longitud: 9-12,3 m (30'- 40')

Grados: API 5L A-X90,GB/T9711 L190-L625

El molino UOE presenta la tecnología y el proceso más avanzados, logra una alta eficiencia de producción, calidad estable del producto y está equipado con equipos de inspección completos. El molino UOE adopta la formación de U & O, las tuberías formadas se sueldan por dentro a través de cinco estaciones de soldadura internas con tres cables y se sueldan por fuera a través de cuatro estaciones de soldadura externas con tres cables. De acuerdo con los diferentes requisitos de los clientes, la tubería soldada se puede expandir mediante un expansor mecánico o hidrostático para mejorar la precisión dimensional y eliminar la tensión residual.

Tubería de acero JCOE LSAW:

Especificaciones:

Diámetro exterior: Φ406 mm- 1626 mm (16" - 64")

Grosor de la pared: 6,0- 75 mm (1/4" - 3")

Estándares de calidad: API, DNV, ISO, DEP, EN, ASTM, DIN, BS, JIS, GB, CSA

Longitud: 3-12,5 m (10'- 41')

Grados: API 5L A-X100, GB/T9711 L190-L690

Esta es una línea de producción de tubería soldada por arco sumergido longitudinal (SAWL) de gran diámetro en China. El molino adopta un proceso de doblado progresivo, que presenta tensión de formación uniformemente distribuida, alta uniformidad de dimensión, variación infinita de tamaños y amplia gama de productos, y alta flexibilidad, etc.

Especificación

TAMAÑO Especificación

Diámetro exterior(O.D.)		Espesor de pared (W.T.)							Length(m)
Inch	mm	Min.Yield Strength(Mpa)
Inch	mm	GR.B	X42	X52	X60	X65	X70	X80
16	406	6.0-14.0	6.0-13.0	6.0-12.0	6.0-11.0	6.0-10.5	6.0-10.0	6.0-9.0	6.0-32
18	457	6.0-15.0	6.0-14.0	6.0-13.0	6.0-12.0	6.0-11.5	6.0-11.0	6.0-10.0	6.0-32
20	508	6.0-16.0	6.0-15.0	6.0-14.0	6.0-13.0	6.0-12.5	6.0-12.0	6.0-11.0	6.0-32
22	559	6.0-17.0	6.0-16.0	6.0-15.0	6.0-14.0	6.0-13.5	6.0-13.0	6.0-12.0	6.0-32
24	610	6.0-18.0	6.0-17.0	6.0-16.0	6.0-15.0	6.0-14.5	6.0-14.0	6.0-13.0	6.0-32
26	660	6.0-19.0	6.0-18.0	6.0-17.0	6.0-16.0	6.0-15.0	6.0-15.0	6.0-14.0	6.0-32
28	711	6.0-20.0	6.0-19.0	6.0-18.0	6.0-17.0	6.0-16.5	6.0-16.0	6.0-15.0	6.0-32
30	762	7.0-21.0	7.0-20.0	7.0-19.0	7.0-18.0	7.0-17.5	7.0-17.0	7.0-16.0	6.0-32
32	813	7.0-22.0	7.0-21.0	7.0-20.0	7.0-19.0	7.0-18.5	7.0-18.0	7.0-17.0	6.0-32
34	864	7.0-23.0	7.0-22.0	7.0-21.0	7.0-20.0	7.0-19.5	7.0-19.0	7.0-18.0	6.0-32
36	914	8.0-24.0	8.0-23.0	8.0-22.0	8.0-21.0	8.0-20.5	8.0-20.0	8.0-19.0	6.0-32
38	965	8.0-25.0	8.0-24.0	8.0-23.0	8.0-22.0	8.0-21.5	8.0-21.0	8.0-20.0	6.0-32
40	1016	8.0-26.0	8.0-25.0	8.0-24.0	8.0-23.0	8.0-22.5	8.0-22.0	8.0-21.0	6.0-32
42	1067	8.0-26.0	8.0-25.0	8.0-24.0	8.0-23.0	8.0-22.5	8.0-22.0	8.0-21.0	6.0-32
44	1118	9.0-27.0	9.0-26.0	9.0-24.5	9.0-23.5	9.0-22.8	9.0-22.0	9.0-21.0	6.0-32
46	1168	9.0-27.0	9.0-26.0	9.0-24.0	9.0-23.5	9.0-22.8	9.0-22.0	9.0-21.0	6.0-32
48	1219	9.0-28.0	9.0-27.0	9.0-25.4	9.0-24.0	9.0-23.5	9.0-23.0	9.0-22.0	6.0-32
52	1321	9.0-28.0	9.0-27.0	9.0-25.4	9.0-24.2	9.0-23.5	9.0-23.0	9.0-22.0	6.0-32
56	1422	10.0-29.0	10.0-28.0	10.0-26.0	10.0-24.5	10.0-23.8	10.0-23.0	10.0-22.0	6.0-32
60	1524	10.0-29.0	10.0-28.0	10.0-26.0	10.0-24.5	10.0-23.8	10.0-23.0	10.0-22.0	6.0-32
64	1626	10.0-30.0	10.0-29.0	10.0-27.0	10.0-25.4	10.0-24.8	10.0-24.0	10.0-23.0	6.0-32
68	1727	10.0-30.0	10.0-29.0	10.0-27.0	10.0-25.4	10.0-24.8	10.0-24.0	10.0-23.0	6.0-32
72	1829	10.0-30.0	10.0-29.0	10.0-27.0	10.0-25.4	10.0-24.8	10.0-24.0	10.0-23.0	6.0-32

Tolerancia de diámetro exterior y espesor de pared

Tipos	Standard
Tipos	SY/T5040-2000	SY/T5037-2000	SY/T9711.1-1977	ASTM A252	AWWA C200-97	API 5L PSL1
Tube end OD deviation	±0.5%D	±0.5%D	-0.79mm～+2.38mm	<±0.1%T	<±0.1%T	±1.6mm
Wall thickness	±10.0%T	D<508mm, ±12.5%T	-8%T～+19.5%T	<-12.5%T	-8%T～+19.5%T	5.0mm<t<15.0mm, ±0.11<="" p="" style="padding: 0px; margin: 0px;"></t<15.0mm,>
Wall thickness	±10.0%T	D>508mm, ±10.0%T	-8%T～+19.5%T	<-12.5%T	-8%T～+19.5%T	T≥15.0mm, ±1.5mm

Estándar

ASTM A53	Especificación estándar para tubería, acero, negra y sumergida en caliente, recubierta de zinc, soldada y sin costura
API 5L	Especificación para tuberías de línea (dos niveles PSL 1 y PSL 2 de tuberías de acero soldadas y sin costura para uso en sistemas de transporte por tuberías en las industrias del petróleo y el gas natural).
A252	Especificación estándar para pilotes de tubos de acero soldados y sin costura
A500	Especificación para tubos estructurales de acero al carbono soldados y sin costura formados en frío en redondos y formas
A139	Especificación estándar para tubería de acero soldada por fusión eléctrica (arco) (NPS 4 y superior)
A672	Especificación para tubería de acero soldada por fusión eléctrica para servicio de alta presión a temperaturas moderadas
A691	Especificación para tuberías de acero aleado y al carbono, soldadas por fusión eléctrica para servicio de alta presión a altas temperaturas

Composición química y propiedades mecánicas

Standard	Grade	Composición química (máx.)%					Propiedades mecánicas (mín.)
Standard	Grade	C	Mn	Si	S	P	Yield Strength(Mpa)	Tensile Strength(Mpa)
GB/T700-2006	A	0.22	1.4	0.35	0.050	0.045	235	370
	B	0.2	1.4	0.35	0.045	0.045	235	370
	C	0.17	1.4	0.35	0.040	0.040	235	370
	D	0.17	1.4	0.35	0.035	0.035	235	370
GB/T1591-2009	A	0.2	1.7	0.5	0.035	0.035	345	470
	B	0.2	1.7	0.5	0.030	0.030	345	470
	C	0.2	1.7	0.5	0.030	0.030	345	470
BS En10025	S235JR	0.17	1.4	-	0.035	0.035	235	360
	S275JR	0.21	1.5	-	0.035	0.035	275	410
	S355JR	0.24	1.6	-	0.035	0.035	355	470
DIN 17100	ST37-2	0.2	-	-	0.050	0.050	225	340
	ST44-2	0.21	-	-	0.050	0.050	265	410
	ST52-3	0.2	1.6	0.55	0.040	0.040	345	490
JIS G3101	SS400	-	-	-	0.050	0.050	235	400
JIS G3101	SS490	-	-	-	0.050	0.050	275	490
API 5L PSL1	A	0.22	0.9	-	0.03	0.03	210	335
	B	0.26	1.2	-	0.03	0.03	245	415
	X42	0.26	1.3	-	0.03	0.03	290	415
	X46	0.26	1.4	-	0.03	0.03	320	435
	X52	0.26	1.4	-	0.03	0.03	360	460
	X56	0.26	1.1	-	0.03	0.03	390	490
	X60	0.26	1.4	-	0.03	0.03	415	520
	X65	0.26	1.45	-	0.03	0.03	450	535
	X70	0.26	1.65	-	0.03	0.03	585	570

Proceso de producción

Análisis de componentes químicos
-Propiedades mecánicas: elongación, límite elástico, resistencia máxima a la tracción
-Propiedades técnicas: prueba DWT, prueba de impacto, prueba de soplado, prueba de aplanamiento
-Prueba de rayos X
-Inspección de tamaño exterior
-Examen HIDROSTATICO
-Prueba UT
