Los tubos de aletas son componentes críticos de transferencia de calor ampliamente utilizados en calderas, intercambiadores de calor, sistemas de recuperación de calor residual y equipos de generación de energía. Entre las diversas tecnologías de fabricación de tubos de aletas, los tubos de aletas soldados por alta frecuencia (HFW) y los tubos de aletas soldados por láser son las dos soluciones más comúnmente adoptadas.
Aunque ambos apuntan a crear una unión metalúrgica fuerte entre la aleta y el tubo base, difieren significativamente en los principios de soldadura, las características de rendimiento, los parámetros dimensionales y el enfoque de la aplicación.
- Diferentes procesos de fabricación

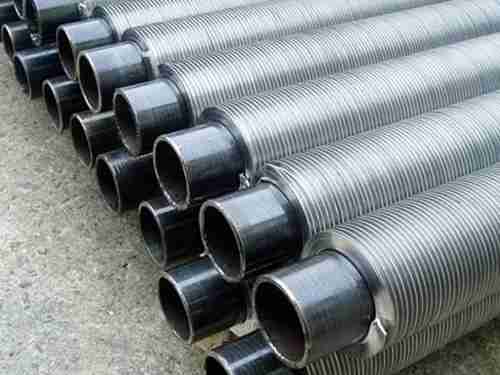

Tubos de aletas soldados por alta frecuencia (HFW)
En el proceso de soldadura de alta frecuencia se enrolla de canto una tira de aletas continua en forma de hélice sobre el tubo base. Luego se aplica corriente eléctrica de alta frecuencia a la aleta y al tubo.
Debido al efecto piel y al efecto proximidad, las superficies de contacto se calientan rápidamente hasta un estado plástico o casi derretido. La soldadura se completa bajo presión mecánica, formando una unión metalúrgica de fase sólida sin material de relleno. El proceso es continuo, estable y adecuado para la producción a gran escala.
Tubos de aletas soldados con láser
Los tubos de aletas soldados con láser utilizan un rayo láser de alta densidad de energía como fuente de calor. El láser funde con precisión el área de contacto entre la aleta y la superficie del tubo, formando una costura de soldadura al solidificarse el baño fundido.
El proceso normalmente se lleva a cabo bajo una atmósfera protectora y permite una entrada de calor extremadamente localizada, lo que da como resultado una alta precisión de soldadura y una distorsión térmica mínima.
- Las respectivas fortalezas
Puntos fuertes de los tubos de aletas soldados por alta frecuencia
Soldadura continua y uniforme a lo largo de la raíz de la aleta.
Alta velocidad de producción y eficiencia.
Zona afectada por el calor relativamente pequeña en comparación con la soldadura tradicional
Fuerte unión entre aletas y tubos, adecuada para condiciones de vibración
Tecnología madura con menor equipo y costo de producción.
Ampliamente compatible con materiales de acero al carbono y acero inoxidable
Puntos fuertes de los tubos de aletas soldados con láser
Densidad de energía extremadamente alta y control preciso del calor.
Zona muy pequeña afectada por el calor
Excelente apariencia y consistencia de la soldadura.
Alta fuerza de unión y resistencia a la corrosión.
Capacidad para soldar materiales diferentes (por ejemplo, acero-cobre, acero-aluminio)
Eficiencia superior en transferencia de calor gracias a la fijación precisa de las aletas
- Diferencias de parámetros
Parámetros típicos de los tubos de aletas soldados por alta frecuencia
Diámetro exterior del tubo: aprox. 15,88–273 milímetros
Grosor de la pared del tubo: 2–28,6 mm
Altura de la aleta: 8–35 mm
Grosor de la aleta: 0,3–3,5 mm
Paso de aletas: 4 a 10 mm (1 a 8 FPI)
Longitud máxima del tubo: hasta 28.000 mm
Frecuencia de soldadura típica: ~400 kHz
Materiales comunes:
Acero al carbono, acero con bajo contenido de carbono, acero aleado, acero inoxidable (TP304/316/321), aceros dúplex y súper dúplex
Parámetros típicos de los tubos de aletas soldados con láser
Diámetro exterior del tubo: 8–50 mm
Espesor de la pared del tubo: generalmente ≥1,0–2,0 mm
Altura de la aleta: 5–17 mm
Grosor de la aleta: 0,3–1,0 mm
Paso de aletas: 2 a 10 mm (5 a 13 FPI), ajustable a lo largo de la longitud del tubo
Longitud máxima del tubo: hasta 12.000 mm
Combinaciones de materiales soldables:
Acero inoxidable–acero inoxidable, acero al carbono–acero al carbono, acero–cobre, cobre–cobre
Comparación de parámetros clave
Altura y espesor de las aletas: HFW permite aletas más gruesas y más altas
Precisión del paso de las aletas: la soldadura láser permite un espaciado de las aletas más fino y variable
Adaptabilidad del material: la soldadura láser admite combinaciones de materiales más diferentes
- Diferencias de aplicación
Aplicaciones de tubos de aletas soldados por alta frecuencia
Economizadores de calderas y precalentadores de aire.
Calderas de recuperación de calor residual
Generación de energía y recuperación de calor de turbinas de gas.
Hornos petroquímicos e intercambiadores de calor.
Enfriadores de aire, radiadores, condensadores, evaporadores.
sistemas de climatización
Ambientes de alta temperatura y alta presión
Equipos que funcionan bajo vibración.
Se prefieren los tubos de aletas HFW cuando se requiere rentabilidad, robustez y una gran área de transferencia de calor.
Aplicaciones de tubos de aletas soldados con láser
Calderas industriales y de servicios públicos.
Plantas de recuperación de calor y generación de energía térmica residual.
Industrias químicas y de procesos.
Sistemas de calefacción y calderas murales.
Aplicaciones marinas y de construcción naval
Torres de enfriamiento y sistemas de enfriamiento seco/húmedo
Intercambiadores de calor de alto rendimiento que requieren un diseño compacto
Los tubos de aletas soldados con láser se prefieren en aplicaciones que exigen alta eficiencia, precisión, resistencia a la corrosión y una larga vida útil.
Tubos de aletas soldados por alta frecuencia frente a tubos de aletas soldados por láser
|
Parámetro
|
Tubos de aletas soldados por alta frecuencia (HFW)
|
Tubos de aletas soldados con láser
|
|
Principio de soldadura
|
Corriente de alta frecuencia + presión (soldadura en fase sólida)
|
Soldadura por fusión con rayo láser de alta energía
|
|
Zona afectada por el calor (ZAT)
|
Pequeño
|
Muy pequeño/mínimo
|
|
Aspecto de la soldadura
|
Continuo, robusto
|
Suave, preciso, uniforme
|
|
Diámetro exterior del tubo
|
15,88 – 273 milímetros
|
8 – 50 milímetros
|
|
Espesor de pared del tubo
|
2 – 28,6 mm
|
≥1,0 – 2,0 mm (típico)
|
|
Altura de la aleta
|
8-35mm
|
5 – 17 milímetros
|
|
Grosor de la aleta
|
0,3 – 3,5 mm
|
0,3 – 1,0 milímetros
|
|
Paso de aleta
|
4 – 10 mm (1–8 FPI)
|
2 – 10 mm (5–13 FPI), variable
|
|
Longitud máxima del tubo
|
Hasta 28.000 mm
|
Hasta 12.000 milímetros
|
|
Velocidad de soldadura
|
Producción alta y continua
|
Precisión media, alta
|
|
Eficiencia de producción
|
muy alto
|
moderado
|
|
Compatibilidad de materiales
|
Acero al carbono, acero aleado, acero inoxidable, dúplex
|
Acero al carbono, acero inoxidable, cobre, aluminio, materiales mixtos
|
|
Soldadura de materiales diferentes
|
Limitado
|
Excelente
|
|
Nivel de costo
|
inferior
|
superior
|
|
Estándares típicos
|
ASTM A179, A192, A213, A106
|
Proyecto/basado a medida
|
¿Cómo elegir el tubo de aleta?
La elección entre tubos de aletas soldados por alta frecuencia y tubos de aletas soldados por láser depende de sus condiciones operativas, requisitos de rendimiento y limitaciones presupuestarias. La siguiente lógica de decisión se utiliza ampliamente en las adquisiciones de ingeniería.
Elija tubos de aletas soldados de alta frecuencia si:
Su proyecto requiere grandes cantidades y una producción en masa estable
Las condiciones de funcionamiento son alta temperatura y alta presión.
El sistema implica vibración o tensión mecánica.
Necesitas una altura de aleta mayor o aletas más gruesas
El control de costes es un factor clave
Las aplicaciones típicas incluyen:
Economizadores de calderas y precalentadores de aire.
Calderas de recuperación de calor residual
Intercambiadores de calor para centrales eléctricas
HVAC y enfriadores de aire industriales
Conclusión de ingeniería:
Los tubos de aletas HFW ofrecen el mejor equilibrio entre costo, resistencia y eficiencia de producción para los sistemas industriales convencionales de transferencia de calor.
Elija tubos de aletas soldados con láser si:
La eficiencia de la transferencia de calor es el objetivo principal del diseño.
El espacio es limitado y se requiere un intercambiador de calor compacto
La aplicación involucra medios corrosivos.
Necesitas un paso de aleta fino o variable
Se requieren combinaciones de materiales diferentes (p. ej., acero y cobre)
Las aplicaciones típicas incluyen:
Calderas industriales de alta eficiencia
Intercambiadores de calor químicos y de procesos.
Generación de energía térmica residual
Equipos marinos y de construcción naval.
Calderas murales y compactas
Conclusión de ingeniería:
Los tubos de aletas soldados con láser son ideales para sistemas de alto rendimiento, alta eficiencia y larga vida útil, especialmente donde la optimización y la precisión del material son importantes.
Preguntas frecuentes: tubos de aletas soldados por láser o de alta frecuencia
P1: ¿Cuál es la principal diferencia entre los tubos de aletas soldados por láser y de alta frecuencia?
R1: La soldadura de alta frecuencia utiliza corriente eléctrica y presión, mientras que la soldadura láser utiliza un rayo láser de alta energía para una fusión precisa.
P2: ¿Qué tipo de tubo de aletas ofrece una mejor eficiencia de transferencia de calor?
R2: Los tubos de aletas soldados con láser generalmente proporcionan una mayor eficiencia de transferencia de calor debido a la fijación precisa de las aletas.
P3: ¿Pueden los tubos de aletas soldados con láser soldar materiales diferentes?
R3: Sí, la soldadura láser puede unir diferentes materiales como acero y cobre.
P4: ¿Qué tubo de aleta es más rentable para proyectos grandes?
R4: Los tubos de aletas soldados por alta frecuencia suelen ser más rentables para aplicaciones industriales a gran escala.
P5: ¿Los tubos de aletas soldados por alta frecuencia son adecuados para condiciones de vibración?
R5: Sí, su soldadura continua en fase sólida proporciona una excelente resistencia a la vibración.
