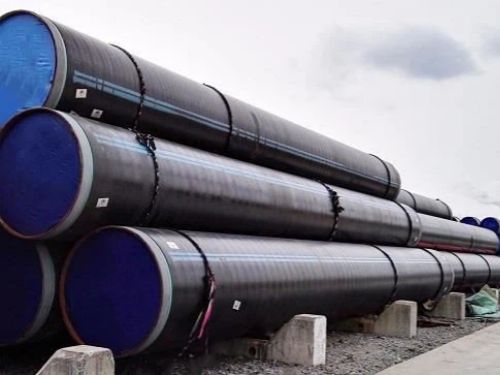

El recubrimiento 3LPE (polietileno de tres capas) es un sistema anticorrosión externo multicapa ampliamente utilizado para proteger tuberías de acero contra la corrosión, la humedad, los daños mecánicos y las duras condiciones ambientales.
Una tubería de revestimiento 3LPE típica consta de tres capas funcionales:
Epoxi adherido por fusión (FBE): la primera capa se aplica a la superficie de acero granallado y proporciona la barrera principal contra la corrosión.
Adhesivo de copolímero: la segunda capa proporciona una fuerte unión química entre la capa de epoxi y la capa exterior de polietileno.
Polietileno (PE): la capa exterior protege la tubería de la humedad, impactos, abrasión y daños mecánicos durante el transporte, la instalación y el servicio.
El sistema de recubrimiento aquí descrito cumple con los requisitos de la norma DIN 30670.
¿Cuál es el espesor requerido del recubrimiento 3LPE?
El espesor requerido del revestimiento 3LPE depende principalmente del tamaño nominal de la tubería y de si se especifica un sistema de revestimiento normal o reforzado.
Los requisitos de espesor mínimo se muestran a continuación:
|
Tamaño nominal
|
Espesor total mínimo del revestimiento: tipo normal (mm)
|
Tipo reforzado (mm)
|
|
≤ DN 100
|
1.8
|
2.5
|
|
> DN 100 a ≤ DN 250
|
2.0
|
2.7
|
|
> DN 250 a < DN 500
|
2.2
|
2.9
|
|
≥ DN 500 a < DN 800
|
2.5
|
3.2
|
|
≥ DN 800
|
3.0
|
3.7
|
A medida que aumenta el diámetro de la tubería, también aumenta el espesor total mínimo especificado del revestimiento.
Espesor mínimo de cada capa de 3LPE
La especificación suministrada también define los requisitos de espesor mínimo para las dos primeras capas:
Epoxi adherido por fusión: mínimo 80 μm
Adhesivo de copolímero: mínimo 250 μm
Capa exterior de polietileno: el espesor varía según el espesor total de revestimiento requerido.
Por lo tanto, el espesor del recubrimiento final debe evaluarse como un sistema multicapa completo en lugar de considerar solo la capa de polietileno.
Espesor del revestimiento 3LPE por tamaño de tubería
Para referencia rápida:
|
Tamaño de tubería
|
3LPE normales
|
3LPE reforzado
|
|
DN 100 y menos
|
1,8 milímetros
|
2,5 milímetros
|
|
>DN 100–DN 250
|
2,0 milímetros
|
2,7 milímetros
|
|
>DN250–<DN500
|
2,2 milímetros
|
2,9 milímetros
|
|
DN500–<DN800
|
2,5 milímetros
|
3,2 milímetros
|
|
DN 800 y superiores
|
3,0 milímetros
|
3,7 milímetros
|
El revestimiento reforzado proporciona un mayor espesor total y es adecuado cuando se requiere protección adicional contra condiciones mecánicas o ambientales.
¿Cómo se inspecciona el espesor del revestimiento 3LPE?
La inspección del espesor del revestimiento es una parte importante del control de calidad de los tubos de acero revestidos con 3LPE.
Según los requisitos suministrados:
- Medición del espesor total del recubrimiento
Se tomarán al menos 10 mediciones en lugares distribuidos uniformemente a lo largo y circunferencia de cada tubería.
Para tuberías soldadas, cinco de estas medidas se tomarán en el vértice de la costura de soldadura y se distribuirán uniformemente a lo largo de la tubería recubierta.
Todas las medidas deben cumplir con el espesor mínimo de recubrimiento especificado.
Las áreas localizadas por debajo del espesor mínimo podrán aceptarse únicamente cuando:
La superficie total afectada no supera los 5 cm² por metro de longitud de tubería recubierta; y
El espesor real del recubrimiento en estas ubicaciones no es más del 10% por debajo del espesor mínimo especificado.
- Inspección del espesor de epoxi y adhesivo
El espesor de las capas de epoxi y adhesivo se comprobará al inicio de cada turno de producción y cada vez que se reinicie la producción después de una interrupción.
Esto ayuda a garantizar una calidad de recubrimiento constante durante todo el proceso de fabricación.
- Tuberías recubiertas no conformes
Las tuberías recubiertas que no cumplan con los requisitos de espesor de recubrimiento especificados deben rechazarse de acuerdo con los requisitos de inspección suministrados.
¿Por qué es importante el espesor del recubrimiento 3LPE?
El espesor correcto del recubrimiento es esencial para mantener el rendimiento protector de la tubería.
Un espesor de recubrimiento insuficiente puede reducir la resistencia a:
Corrosión
Penetración de humedad
Impacto mecánico
Abrasión
Daños durante el transporte y la instalación.
Por otro lado, la producción de recubrimientos debe mantenerse dentro de los requisitos especificados para garantizar una calidad constante y una unión adecuada entre las diferentes capas.
Por esta razón, la inspección del espesor del recubrimiento 3LPE debe integrarse en el proceso general de control de calidad del recubrimiento de tuberías.
3LPE normal frente a 3LPE reforzado
La principal diferencia entre los sistemas 3LPE normales y reforzados es el espesor total mínimo especificado del recubrimiento.
|
Característica
|
3LPE normales
|
3LPE reforzado
|
|
Espesor total del revestimiento
|
inferior
|
superior
|
|
Protección mecánica
|
Estándar
|
Mejorado
|
|
Requisito típico
|
servicios generales
|
Condiciones más exigentes
|
|
Espesor mínimo
|
1,8–3,0 mm
|
2,5–3,7 mm
|
El sistema de recubrimiento apropiado debe seleccionarse según el tamaño de la tubería, el entorno de servicio, las condiciones de manipulación y las especificaciones del proyecto.
Preguntas frecuentes
- ¿Cuál es el espesor mínimo del recubrimiento 3LPE?
El espesor total mínimo varía de 1,8 mm a 3,0 mm para revestimiento normal y de 2,5 mm a 3,7 mm para revestimiento reforzado, dependiendo del tamaño de la tubería.
- ¿Cuáles son las tres capas de recubrimiento 3LPE?
3LPE consta de epoxi unido por fusión, adhesivo de copolímero y polietileno.
- ¿Cuál es el espesor mínimo del FBE?
El espesor mínimo especificado del FBE es de 80 μm.
- ¿Cómo se inspecciona el espesor del revestimiento 3LPE?
Se toman al menos 10 mediciones en ubicaciones distribuidas uniformemente en cada tubería, con mediciones adicionales del ápice de soldadura para tuberías soldadas.
