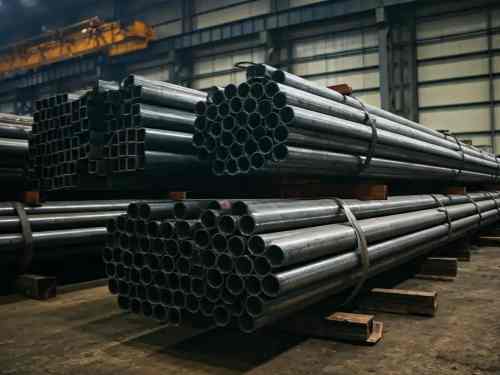

La tubería API 5L ERW se refiere a la tubería soldada de resistencia eléctrica producida bajo el estándar API 5L, que cubre la tubería de línea de acero soldada y sin costura utilizada en la industria del petróleo y el gas. Las tuberías ERW se forman mediante tiras de acero formadoras de frío en forma cilíndrica y luego soldan la costura con resistencia eléctrica de alta frecuencia. El resultado es una tubería con una soldadura limpia y uniforme e integridad mecánica fuerte.
El estándar API 5L describe dos niveles principales de especificación del producto:
PSL1: tubería de línea de uso general con requisitos básicos de calidad.
PSL2: tubería de línea de calidad mejorada con requisitos mecánicos, químicos y de inspección más estrictos, adecuados para aplicaciones críticas.
Especificaciones de tubería API 5L ERW
- Calificaciones de materiales
Las tuberías API 5L ERW se fabrican con acero de carbono de alto grado que cumple con los estándares químicos y mecánicos definidos en la especificación API 5L. Las calificaciones más comunes incluyen:
Grado B
X42, x46, x52, x56, x60, x65, x70, x80
(La designación "X" indica una fuerza de rendimiento mínima en KSI).
Los grados bajo PSL2 ofrecen características de rendimiento mejoradas y se utilizan en entornos que requieren mayor resistencia, tenacidad y resistencia al servicio agrio o temperatura extremas.
- Niveles de especificación del producto
PSL1: tubería de línea de calidad estándar para aplicaciones de servicio general.
PSL2: Mayor nivel de especificación con propiedades mecánicas más estrictas, límites de composición química, requisitos de dureza de muesca y pruebas no destructivas obligatorias (NDT).
- Dimensiones y rango de tamaño
Las tuberías API 5L ERW están disponibles en una amplia gama de tamaños para satisfacer las diferentes necesidades operativas:
Diámetro exterior (OD): 1/2 pulgada a 48 pulgadas
Grosor de la pared (WT): varía según el horario (por ejemplo, Sch 20, Sch 40, Sch 80) o personalizado por especificaciones del proyecto
Longitud: las longitudes estándar son de 6 metros y 12 metros; Las longitudes personalizadas están disponibles a pedido
Todos los requisitos dimensionales están de acuerdo con los estándares API 5L y se pueden adaptar para satisfacer las necesidades específicas del cliente.
Aplicaciones de la tubería API 5L ERW
Las tuberías API 5L ERW se usan ampliamente en:
Tuberías de transmisión de petróleo y gas
Sistemas de suministro y distribución de agua
Proyectos de ingeniería estructural y civil
Tuberías de procesos en instalaciones industriales
Redes de tuberías subterráneas y subterráneas
Composición química de la tubería soldada API 5L
|
ERW PSL1
|
ERW PSL2
|
|
Calificación
|
C (max.)
|
Mn (Max.)
|
P (max.)
|
S (max.)
|
C (max.)
|
Mn (Max.)
|
P (max.)
|
S (max.)
|
|
A
|
0.22
|
0.90
|
0.03
|
0.03
|
0.22
|
1.20
|
0.025
|
0.015
|
|
B
|
0.26
|
1.20
|
0.03
|
0.03
|
0.22
|
1.30
|
0.025
|
0.015
|
|
X42
|
0.26
|
1.30
|
0.03
|
0.03
|
0.22
|
1.40
|
0.025
|
0.015
|
|
X46
|
0.26
|
1.40
|
0.03
|
0.03
|
0.22
|
1.40
|
0.025
|
0.015
|
|
X52
|
0.26
|
1.40
|
0.03
|
0.03
|
0.22
|
1.40
|
0.025
|
0.015
|
|
X56
|
0.26
|
1.40
|
0.03
|
0.03
|
0.22
|
1.40
|
0.025
|
0.015
|
|
X60
|
0.26
|
1.40
|
0.03
|
0.03
|
0.22
|
1.45
|
0.025
|
0.015
|
|
X65
|
0.26
|
1.45
|
0.03
|
0.03
|
0.22
|
1.65
|
0.025
|
0.015
|
|
X70
|
0.26
|
1.65
|
0.03
|
0.03
|
0.22
|
1.85
|
0.025
|
0.015
|
API 5L ERW PUBE PUBA ENCENDIDA Y resistencia a la tracción - PSL1 y PSL2
|
Pipa
|
Propiedades de tracción: cuerpo de tubería ERW de SMLS y tuberías soldadas PSL 1
|
Seamia de tubería soldada ERW
|
|
Protección de fuerza a
|
Resistencia a la tracción a
|
Alargamiento
|
Resistencia a la tracción B
|
|
Rt0,5 psi min
|
Rm psi min
|
(en 2 pulgadas AF % min)
|
Rm psi min
|
|
A
|
30,500
|
48,600
|
do
|
48,600
|
|
B
|
35,500
|
60,200
|
do
|
60,200
|
|
X42
|
42,100
|
60,200
|
do
|
60,200
|
|
X46
|
46,400
|
63,100
|
do
|
63,100
|
|
X52
|
52,200
|
66,700
|
do
|
66,700
|
|
X56
|
56,600
|
71,100
|
do
|
71,100
|
|
X60
|
60,200
|
75,400
|
do
|
75,400
|
|
X65
|
65,300
|
77,500
|
do
|
77,500
|
|
X70
|
70,300
|
82,700
|
do
|
82,700
|
Conclusión
La tubería API 5L ERW ofrece una solución confiable y económica para el transporte de fluidos a presión moderada a alta. Disponible en una amplia gama de grados, tamaños y niveles de especificación, satisface las rigurosas demandas de varias industrias al tiempo que cumple con estrictos estándares de calidad y seguridad.
