Dimensiones de los ángulos de acero según la norma EN

Mar 31, 2026

Descripción general del acero en ángulo estándar EN

Las Normas EN (Normas Europeas) se encuentran entre los sistemas técnicos más importantes en la ingeniería y la construcción a nivel mundial.

La norma principal para el acero en ángulo es EN 10056-1:2017, que especifica dimensiones, tolerancias y reglas de designación para acero en ángulo igual y desigual laminado en caliente.

Esta norma es ampliamente utilizada en:

ingeniería de la construcción

Fabricación de maquinaria

Proyectos de puentes

En comparación con GB/T 706-2016, las normas EN presentan tolerancias dimensionales más estrictas y mayor precisión, lo que las hace esenciales para proyectos de exportación y adquisiciones internacionales.

EN 10056-1 frente a ASTM A36 Acero en ángulo

Diferentes mercados utilizan diferentes estándares:

ASTM A36 → Común en los Estados Unidos

EN 10056-1 → Ampliamente utilizado en Europa y proyectos internacionales.

Para los proveedores que apuntan a mercados extranjeros, comprender las dimensiones del acero en ángulo EN es fundamental.

EN 10056-1 Rango dimensional de acero en ángulo

Dimensiones de acero de ángulo igual

Ancho de pierna: 30 mm – 200 mm

Espesor: 3 mm – 24 mm

Tamaños típicos:

30×30 milímetros

50×50 milímetros

100×100 milímetros

Dimensiones de acero con ángulos desiguales

Pata larga: 40 mm – 200 mm

Pata corta: 25 mm – 150 mm

Espesor: 3 mm – 24 mm

Tamaños típicos:

40×25 mm

100×75 milímetros

150×100 milímetros

La revisión de 2017 amplió la gama de tamaños, admitiendo estructuras de gran envergadura y de alta resistencia.

EN Método de notación de dimensiones de acero en ángulo

Formato de tamaño estándar

ES ángulo de acero utiliza el formato:
Ancho de pierna 1 × Ancho de pierna 2 × Grosor

Ángulo igual: L150×150×15

Ángulo desigual: L100×75×8

Esta notación refleja claramente la geometría de la sección transversal, lo que ayuda a los ingenieros a identificar rápidamente las especificaciones.

Requisitos de tolerancia del acero en ángulo EN 10056-1

Tolerancia del ancho de las piernas

≤ 80 mm → ±1,0 mm

80 mm → ±1,5 mm

Tolerancia de espesor

≤ 10 mm → ±0,2 mm

10 mm → ±0,3 mm

Rectitud (Camber)

Máximo: 0,3% de la longitud total

Perpendicularidad

Desviación del ángulo: 90° ± 1°

Estas tolerancias estrictas garantizan una alta precisión, un mejor ajuste del ensamblaje y estabilidad estructural.

Dimensiones de los ángulos de patas iguales estándar europeo

Designación	misa	Área seccional	Dimensiones
	kilogramos/m	cm2	un	t	raíz
			milímetros	milímetros	milímetros
20×20×3	0.882	1.12	20	3	3.5
25×25×3	1.12	1.42	25	3	3.5
25×25×4	1.45	1.85	25	4	3.5
30×30×3	1.36	1.74	30	3	5
30×30×4	1.78	2.27	30	4	5
35×35×4	2.09	2.67	35	4	5
40×40×4	2.42	3.08	40	4	6
40×40×5	2.97	3.79	40	5	6
45×45×4.5	3.06	3.9	45	4.5	7
50×50×4	3.06	3.89	50	4	7
50×50×5	3.77	4.8	50	5	7
50×50×6	4.47	5.69	50	6	7
60×60×5	4.57	5.82	60	5	8
60×60×6	5.42	6.91	60	6	8
60×60×8	7.09	9.03	60	8	8
65×65×7	6.83	8.7	65	7	9
70×70×6	6.38	8.13	70	6	9
70×70×7	7.38	9.4	70	7	9
75×75×6	6.85	8.73	75	6	9
75×75×8	8.99	11.4	75	8	9
80×80×8	9.63	12.3	80	8	10
80×80×10	11.9	15.1	80	10	10
90×90×7	9.61	12.2	90	7	11
90×90×8	10.9	13.9	90	8	11
90×90×9	12.2	15.5	90	9	11
90×90×10	13.4	17.1	90	10	11

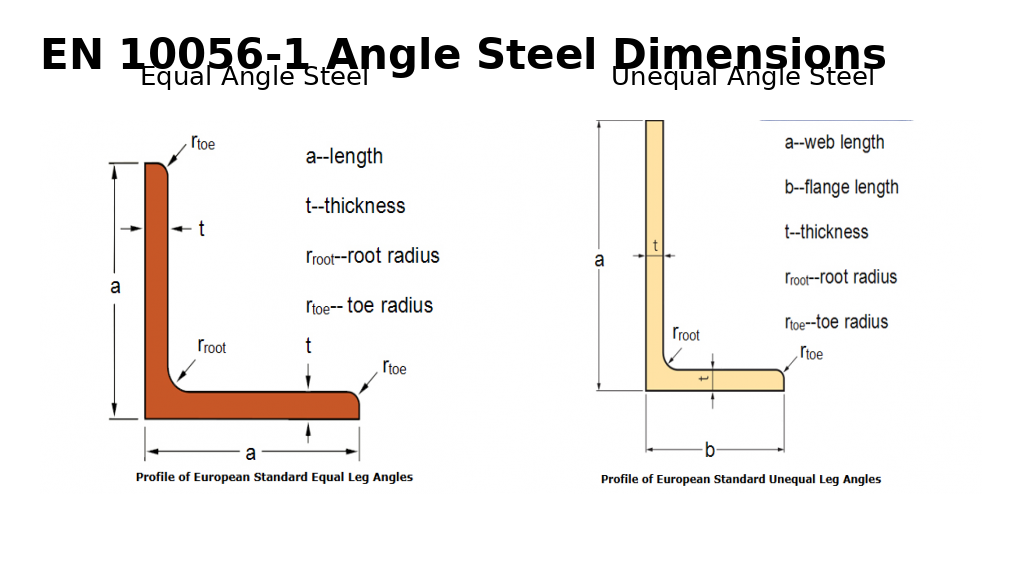

Angle Steel Dimension

Designación	misa	Área seccional	Dimensiones
	kilogramos/m	cm2	un	segundo	t	raíz
			milímetros	milímetros	milímetros	milímetros
30×20×3	1.12	1.43	30	20	3	4
30×20×4	1.46	1.86	30	20	4	4
40×20×4	1.77	2.26	40	20	4	4
40×25×4	1.93	2.46	40	25	4	4
45×30×4	2.25	2.87	45	30	4	4.5
50×30×5	2.96	3.78	50	30	5	5
60×30×5	3.36	4.28	60	30	5	5
60×40×5	3.76	4.79	60	40	5	6
60×40×6	4.46	5.68	60	40	6	6
65×50×5	4.35	5.54	65	50	5	6
70×50×6	5.41	6.89	70	50	6	7
75×50×6	5.65	7.19	75	50	6	7
75×50×8	7.39	9.41	75	50	8	7
80×40×6	5.41	6.89	80	40	6	7
80×40×8	7.07	9.01	80	40	8	7
100×50×6	6.84	8.71	100	50	6	8
100×50×8	8.97	11.4	100	50	8	8
100×65×7	8.77	11.2	100	65	7	10
