Antes de que las tuberías API 5L X52 salgan de la fábrica, una inspección sistemática previa al envío ayuda a confirmar que las tuberías suministradas se ajustan a la orden de compra y a las especificaciones del producto requeridas.
La inspección debe abarcar la documentación, la trazabilidad del material, las dimensiones, los ensayos y el estado de la superficie. No basta con comprobar simplemente si «X52» figura en el certificado.
- Verificar los documentos de compra
Comienza comparando la orden de compra, el certificado de ensayo de materiales (MTC) y las marcas de las tuberías.
Confirme la siguiente información:
Edición aplicable de la norma API 5L
Calidad de la tubería: X52
PSL1 o PSL2
Condiciones de entrega
Método de fabricación
Número de lote
Diámetro exterior y espesor de pared
Longitud requerida de la tubería y preparación de los extremos
La información que figure en la tubería física debe coincidir con los documentos pertinentes de inspección y del material.
- Compruebe las propiedades mecánicas y del material
Revise el MTC para confirmar que el material suministrado cumple los requisitos especificados.
Entre los aspectos clave se incluyen:
Composición química
Equivalente de carbono (CE)
Límite elástico
Resistencia a la tracción
Alargamiento
Resultados de los ensayos de impacto, cuando sea necesario
Se debe prestar especial atención a la trazabilidad del número de lote. El número de lote marcado en el tubo debe poder rastrearse hasta el certificado de material y los registros de inspección correspondientes.
- Inspección de las dimensiones de los tubos
La inspección dimensional debe verificar que el tubo API 5L X52 acabado se ajuste a las especificaciones de compra.
Comprobar:
Diámetro exterior (OD)
Espesor de pared
Longitud de la tubería
Rectitud
Dimensiones y geometría del bisel
Estado de los extremos
Las mediciones deben realizarse utilizando equipos de inspección calibrados, y los resultados deben compararse con las tolerancias especificadas.
- Revisar los resultados de los ensayos hidrostáticos y de ensayos no destructivos (END)
Comprobar si se han realizado los ensayos requeridos y si se han documentado adecuadamente.
En función de las especificaciones de compra, los registros de inspección pueden incluir:
Ensayos hidrostáticos
Ensayos por ultrasonidos (UT)
Ensayos radiográficos (RT), cuando proceda
Otros ensayos no destructivos (END) especificados
Los registros de ensayo deben estar vinculados a la identificación correcta de la tubería y al número de lote siempre que se requiera trazabilidad.

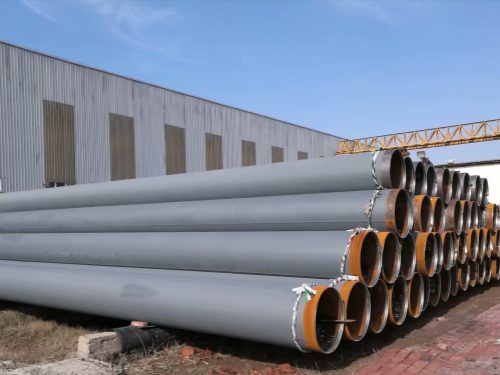

- Inspeccionar tuberías API 5L X52 recubiertas
En el caso de las tuberías X52 recubiertas, el recubrimiento debe inspeccionarse por separado de la tubería de acero sin recubrimiento.
En función del sistema de recubrimiento especificado, compruebe:
El espesor del recubrimiento
Los resultados de la detección de fisuras
El estado de la superficie del recubrimiento
Los recortes en los extremos
Los defectos o daños visibles
Cualquier daño en el recubrimiento causado durante la manipulación, el almacenamiento o el transporte debe identificarse y subsanarse antes del envío.
- Verificación final de la correspondencia entre la documentación y las tuberías
La inspección final debe establecer una conexión clara entre
Por lo tanto, una inspección previa al envío fiable sigue esta secuencia:
Orden de compra → Marcado de tubos → Número de lote → Certificado de materiales (MTC) → Registros de ensayos → Inspección dimensional → Inspección visual final y del recubrimiento
Esta verificación de la correspondencia entre la documentación y el producto ofrece un control de calidad más fiable que la mera confirmación de que «API 5L X52» aparece en el MTC.
Conclusión
La inspección de los tubos API 5L X52 antes de su envío requiere algo más que comprobar la calidad. Los compradores deben verificar la especificación aplicable, la PSL, las propiedades del material, las dimensiones, los registros de ensayo, la trazabilidad del número de lote y el estado del recubrimiento, cuando proceda.
Una inspección completa previa al envío ayuda a garantizar que la tubería entregada se ajuste a la orden de compra y a los requisitos del proyecto antes de que salga de las instalaciones del fabricante.
Preguntas frecuentes
- ¿Qué se debe comprobar antes del envío de tuberías API 5L X52?
Compruebe la documentación, las marcas, las propiedades del material, las dimensiones, los registros de ensayo y el estado del recubrimiento, cuando proceda.
- ¿Por qué es importante la trazabilidad del número de lote?
Porque vincula la tubería física con su certificado de material (MTC) y los registros de inspección pertinentes.
- ¿Es suficiente con comprobar el MTC?
No. El MTC debe contrastarse con las marcas, dimensiones, registros de ensayo y estado físico reales de la tubería.
